4/2-Wegeventil, NG 6 (Bosch-Rexroth) EB-Kolben, 230 V AC
Artikelnummer:
4WE6EB6X/EG230N9K4
Netto
517,19 €
Nicht auf Lager - Lieferzeit auf Anfrage
Produktinformationen
Artikelbeschreibung
Verwendung:
Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Temperaturbereich:
-30 bis +80 °C
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Betriebsdruck:
0 - 350 bar
Nenndurchfluss:
bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben und Stecker.
Achtung:
Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.
*unsere Einsatzempfehlung
Eigenschaften
| Ausführung: | Bosch-Rexroth |
|---|---|
| Ersatzmagnetspule: | 4WE6MAG230V |
| Funktion: | 4/2-Wegeventil |
| Leistungsaufnahme (AC): | 50 VA |

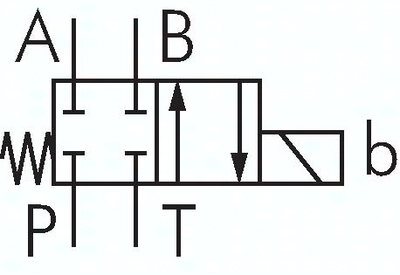

| Schaltsysmbol: | EB |
| Steuerspannung: | 230 V AC |
| b: | 145,7 MM |
| c: | 85,5 MM |
| min. Biegeradius: | 50 MM |
| passende Schrauben (4 Stk. je Ventil benötigt): | 912-M5X50 ST 12.9 |
| passender Normstecker: | ST 03 |
