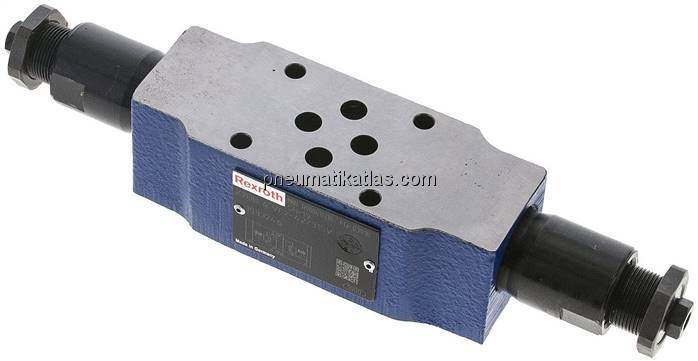

Bosch-Rexroth NG 6-Druckbegrenzungsventil
Artikelnummer:
Z2DB 6 VC2-4X/315V
Netto
767,24 €
Verfügbar
Produktinformationen
Artikelbeschreibung
Verwendung:
NG 6 Zwischenplattenventile werden in Kombination mit NG 6 Wegeventilen verwendet. Die Zwischenplattenventile werden zwischen Wegeventil und Anschlussplatte montiert. Jede Zwischenplatte hat eine bestimmte Funktion, wodurch die Kraft, Bewegung und Geschwindigkeit eines Hydraulikzylinders oder Hydraulikmotors gesteuert wird.
Werkstoffe:
Körper: Sphäroguss, Innenteile: Stahl, Dichtungen: NBR
Medien:
Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 10 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)
Betriebsdruck:
0 - 315 bar (Alternativ: 0 - 320 bar)
Nenndurchfluss:
bis ca. 60 l/min je nach Ventil (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 und NFPA-D03. Die Ventile müssen mit Schrauben der Festigkeitsklasse 12.9 befestigt werden.
Lieferumfang:
Ventil einschließlich Dichtungen, ohne Schrauben.
*unsere Einsatzempfehlung, **durch Umdrehen ist die Drosselrichtung änderbar, ***Dichtungen aus FKM
Eigenschaften
| Ausführung: | Bosch-Rexroth |
|---|---|
| Funktion: | Druckbegrenzungsventil |
| Gewicht: | 1,5 KG |
| PN: | 0 - 315 BAR |
| Temperaturbereich: | -20 bis +80 GC |
| beeinflusster Durchfluss: | A -> T & B -> T |
| min. Biegeradius: | 40 MM |
