Vakuumsaugnäpfe ESV
Artikel filtern
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Höhenausgleich Sauger | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | schwarz | 0,015 KG | 72,6 N | 11,0 MM | siehe erweiterte Werkstoffinformation | 150 MM | 13,9 G | 50 MM | 14,230 CM3 | rund Faltenbalg 1,5-fach | 50 ± 5 | -10 bis 70 ˚C | NBR | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

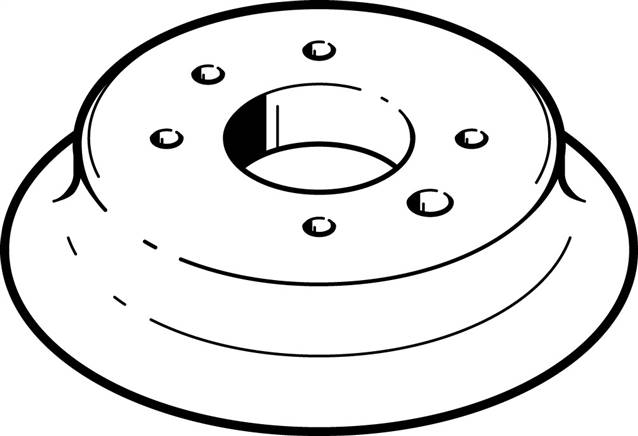

| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | transparent | 0,095 KG | 503,6 N | siehe erweiterte Werkstoffinformation | 460 MM | 59,0 G | 100 MM | 29,779 CM3 | rund flach | 50 ± 5 | -30 bis 180 ˚C | VMQ (Silikon) | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar

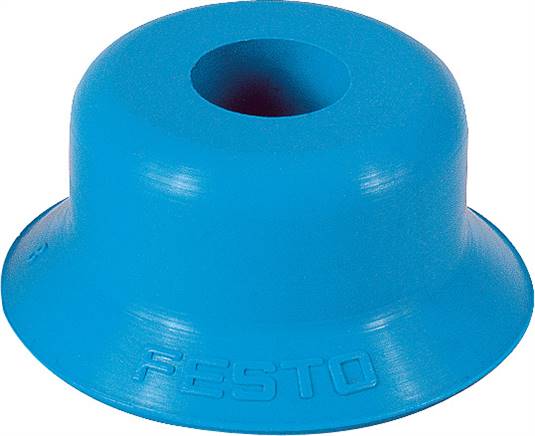

| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | blau | 0,0066 KG | 37,2 N | siehe erweiterte Werkstoffinformation | 50 MM | 2,9 G | 30 MM | 1,952 CM3 | rund, extra-tief | 60 ± 5 | -20 bis 60 ˚C | PUR | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

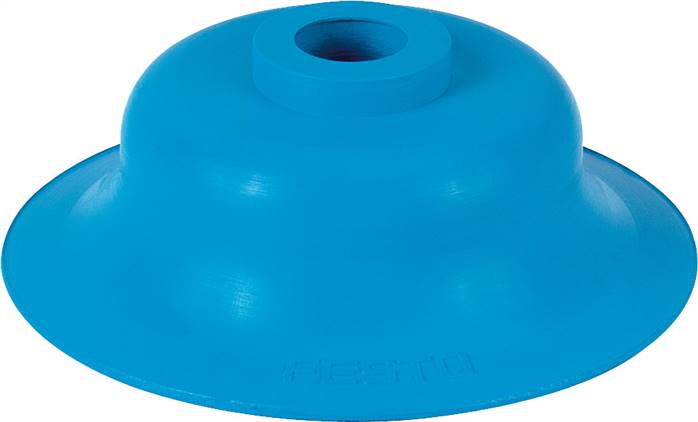

| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | blau | 0,017 KG | 105,0 N | siehe erweiterte Werkstoffinformation | 330 MM | 11,2 G | 50 MM | 2,387 CM3 | rund flach | 60 ± 5 | -20 bis 60 ˚C | PUR | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar

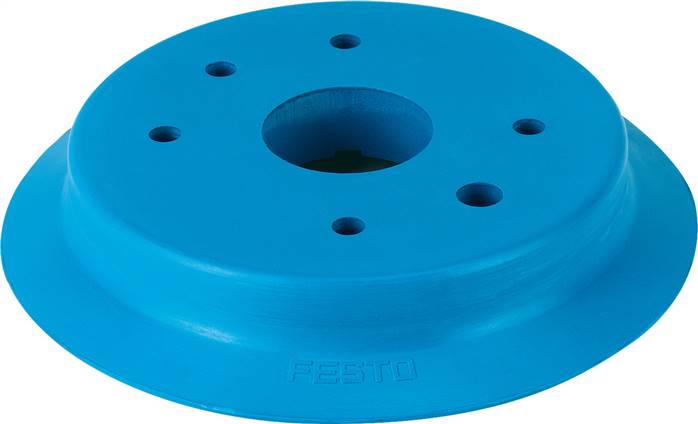

| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | blau | 0,115 KG | 440,8 N | siehe erweiterte Werkstoffinformation | 200 MM | 65,0 G | 100 MM | 79,812 CM3 | rund, extra-tief | 60 ± 5 | -20 bis 60 ˚C | PUR | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar
| Anschlusslage | Besondere Eigenschaften | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

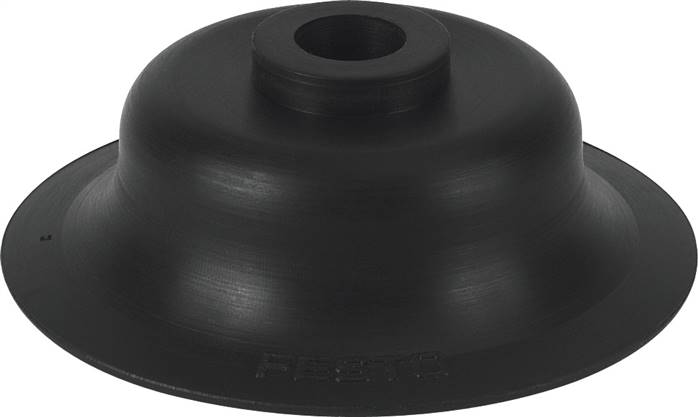

| oben | Antistatisch | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | schwarz/weisser Punkt | 0,0042 KG | 16,3 N | siehe erweiterte Werkstoffinformation | 1,6 G | 20 MM | 0,318 CM3 | rund flach | 50 ± 5 | -10 bis 70 ˚C | BR | Kupfer- und PTFE-freiRoHS konform |
Verfügbar

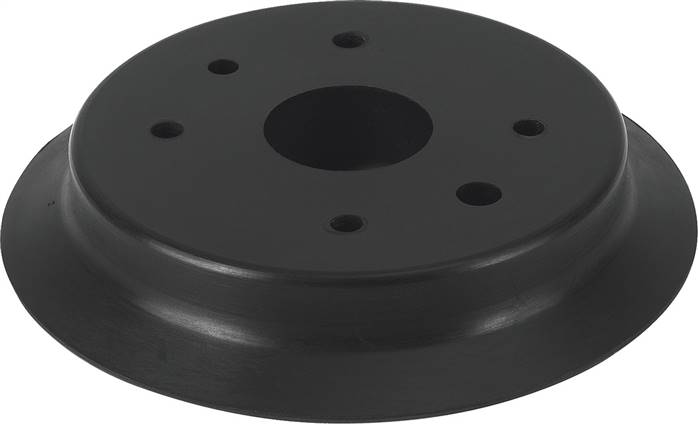

| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | schwarz | 1,1 KG | 1.610,0 N | siehe erweiterte Werkstoffinformation | 680 MM | 840,0 G | 200 MM | 245,454 CM3 | rund flach | 50 ± 5 | -10 bis 70 ˚C | NBR | Kupfer- und PTFE-freiRoHS konform |
| Abreißkraft bei 70 % Vakuum | Befestigungsart | Betriebsdruck | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Höhenausgleich Saugerhalter | Konstruktiver Aufbau | Min. Werkstückradius R | Nennbetriebsdruck | Produktgewicht | Querkraft bei Nennbetriebsdruck | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

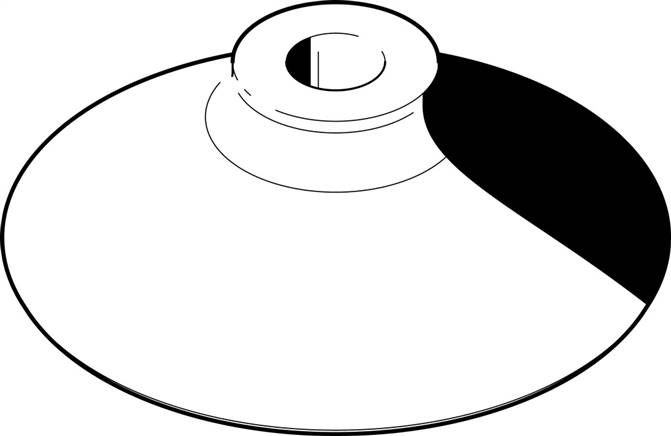

| 245 N | über Vakuumanschluss | -0,95 BAR | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | rotbraun | 0,04 KG | 245,0 N | 7,5 MM | rund, Glockenform | 100 MM | -0,7 BAR | 30,9 G | 99 N | 80 MM | 28,600 CM3 | rund tief | 72 ± 5 | -10 bis 80 ˚C | Vulkollan® | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | transparent | 0,0085 KG | 69,6 N | siehe erweiterte Werkstoffinformation | 230 MM | 7,4 G | 40 MM | 1,566 CM3 | rund flach | 50 ± 5 | -30 bis 180 ˚C | VMQ (Silikon) | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | transparent | 1 KG | 1.610,0 N | siehe erweiterte Werkstoffinformation | 680 MM | 840,0 G | 200 MM | 245,454 CM3 | rund flach | 50 ± 5 | -30 bis 180 ˚C | VMQ (Silikon) | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar

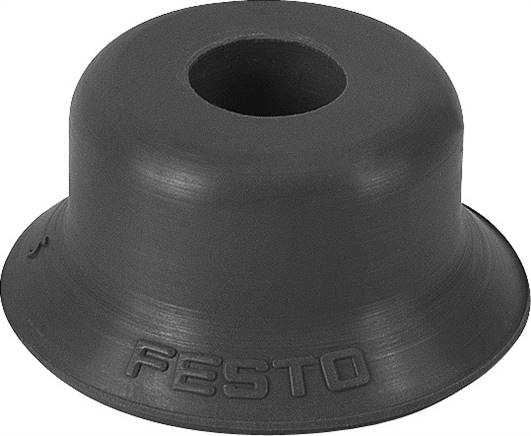

| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | grau | 0,0084 KG | 37,2 N | siehe erweiterte Werkstoffinformation | 50 MM | 2,9 G | 30 MM | 1,952 CM3 | rund, extra-tief | 60 ± 5 | -10 bis 200 ˚C | FPM | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

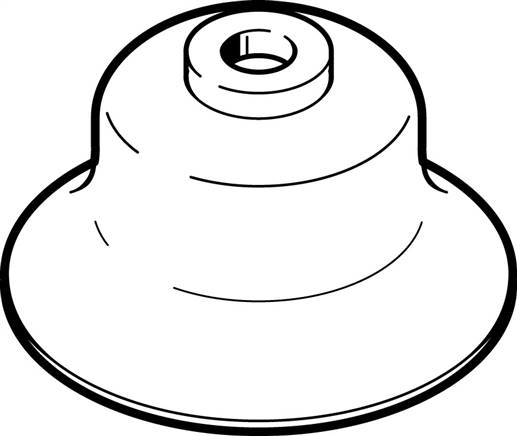

| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | blau | 0,014 KG | 103,6 N | siehe erweiterte Werkstoffinformation | 100 MM | 12,6 G | 50 MM | 8,168 CM3 | rund, extra-tief | 60 ± 5 | -20 bis 60 ˚C | PUR | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar

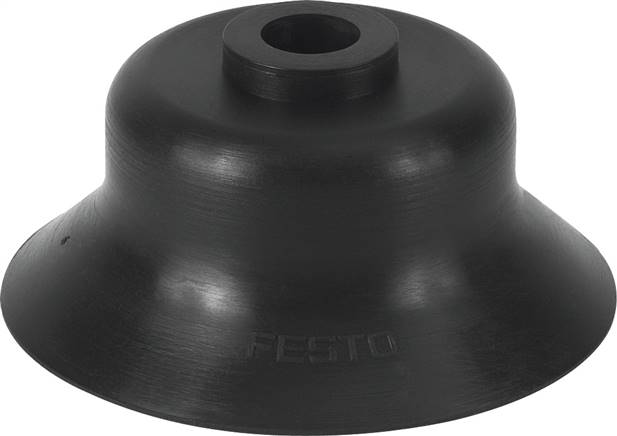

| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | schwarz | 0,012 KG | 67,6 N | siehe erweiterte Werkstoffinformation | 80 MM | 8,0 G | 40 MM | 3,733 CM3 | rund, extra-tief | 60 ± 5 | -10 bis 70 ˚C | NBR | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | grau | 0,016 KG | 69,6 N | siehe erweiterte Werkstoffinformation | 230 MM | 7,4 G | 40 MM | 1,566 CM3 | rund flach | 60 ± 5 | -10 bis 200 ˚C | FPM | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Höhenausgleich Sauger | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | blau | 0,017 KG | 72,6 N | 11,0 MM | siehe erweiterte Werkstoffinformation | 150 MM | 13,9 G | 50 MM | 14,230 CM3 | rund Faltenbalg 1,5-fach | 60 ± 5 | -20 bis 60 ˚C | PUR | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | transparent | 0,0043 KG | 16,3 N | siehe erweiterte Werkstoffinformation | 1,6 G | 20 MM | 0,318 CM3 | rund flach | 50 ± 5 | -30 bis 180 ˚C | VMQ (Silikon) | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar

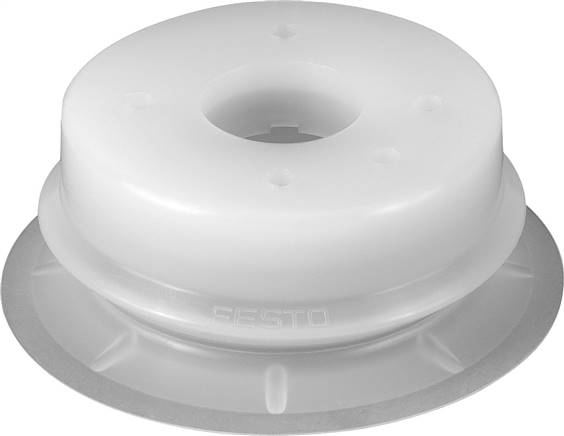

| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Höhenausgleich Sauger | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | transparent | 0,075 KG | 213,6 N | 10,0 MM | siehe erweiterte Werkstoffinformation | 430 MM | 39,0 G | 80 MM | 63,900 CM3 | rund Faltenbalg 1,5-fach | 50 ± 5 | -30 bis 180 ˚C | VMQ (Silikon) | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar

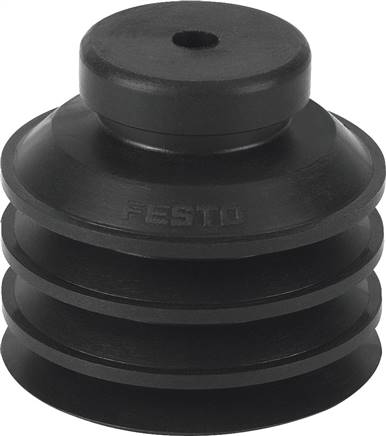

| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Höhenausgleich Sauger | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | schwarz | 0,024 KG | 63,4 N | 17,5 MM | siehe erweiterte Werkstoffinformation | 180 MM | 21,3 G | 50 MM | 38,920 CM3 | rund, Faltenbalg 3,5-fach | 50 ± 5 | -10 bis 70 ˚C | NBR | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | grau | 0,024 KG | 105,0 N | siehe erweiterte Werkstoffinformation | 330 MM | 11,2 G | 50 MM | 2,387 CM3 | rund flach | 60 ± 5 | -10 bis 200 ˚C | FPM | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | grau | 0,041 KG | 162,5 N | siehe erweiterte Werkstoffinformation | 120 MM | 21,0 G | 60 MM | 14,445 CM3 | rund, extra-tief | 60 ± 5 | -10 bis 200 ˚C | FPM | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | blau | 0,012 KG | 69,6 N | siehe erweiterte Werkstoffinformation | 230 MM | 7,4 G | 40 MM | 1,566 CM3 | rund flach | 60 ± 5 | -20 bis 60 ˚C | PUR | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | schwarz | 0,08 KG | 275,0 N | siehe erweiterte Werkstoffinformation | 160 MM | 41,0 G | 80 MM | 44,180 CM3 | rund, extra-tief | 60 ± 5 | -10 bis 70 ˚C | NBR | Kupfer- und PTFE-freiRoHS konform |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | transparent | 0,45 KG | 900,0 N | siehe erweiterte Werkstoffinformation | 480 MM | 361,0 G | 150 MM | 173,826 CM3 | rund flach | 50 ± 5 | -30 bis 180 ˚C | VMQ (Silikon) | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar
| Anschlusslage | Betriebsmedium | Einbaulage | Farbe | Gewicht | Haltekraft bei Nennbetriebsdruck | Höhenausgleich Sauger | Lebensmitteltauglichkeit | Min. Werkstückradius R | Produktgewicht | Sauger-Durchmesser | Sauger-Volumen | Saugerform | Shore-Härte | Umgebungstemperatur | Werkstoff Sauger | Werkstoffhinweis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| oben | atmosphärische Luft in Anlehnung an ISO 8573-1:2010 [7:-:-] | beliebig | blau | 0,0055 KG | 26,2 N | 8,0 MM | siehe erweiterte Werkstoffinformation | 80 MM | 3,6 G | 30 MM | 4,070 CM3 | rund Faltenbalg 1,5-fach | 60 ± 5 | -20 bis 60 ˚C | PUR | LABS-haltige Stoffe enthaltenKupfer- und PTFE-freiRoHS konfo |
Verfügbar
