Winkel-Flanschverschraubungen mit geteiltem SAE-Flansch | 6000 PSI (ISO 6162-2)
Artikel filtern
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|

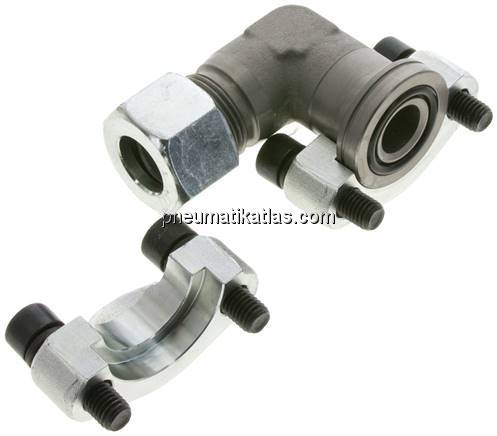

schwere Baureihe | 400 BAR | 23,80 MM | 1 KG | 10,75 MM | 20 S (M30x2) | 3/4"-SAE (6000 PSI) | Stahl verzinkt | 50,80 MM | 41,3 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|
schwere Baureihe | 400 BAR | 27,76 MM | 1,6 KG | 13,00 MM | 25 S (M36x2) | 1"-SAE (6000 PSI) | Stahl verzinkt | 57,15 MM | 47,6 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|

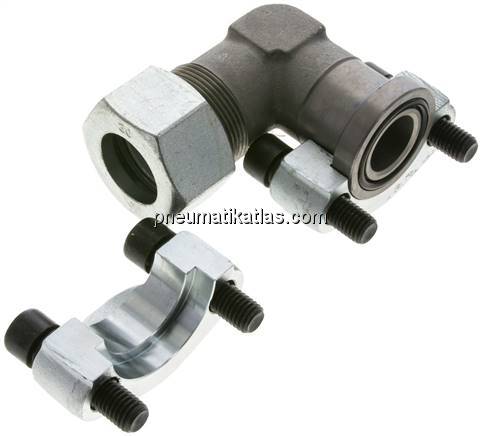

schwere Baureihe | 400 BAR | 27,76 MM | 1,7 KG | 13,00 MM | 30 S (M42x2) | 1"-SAE (6000 PSI) | Stahl verzinkt | 57,15 MM | 47,6 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|
schwere Baureihe | 350 BAR | 36,50 MM | 3,5 KG | 17,00 MM | 38 S (M52x2) | 1-1/2"-SAE (6000 PSI) | Stahl verzinkt | 79,38 MM | 63,5 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|

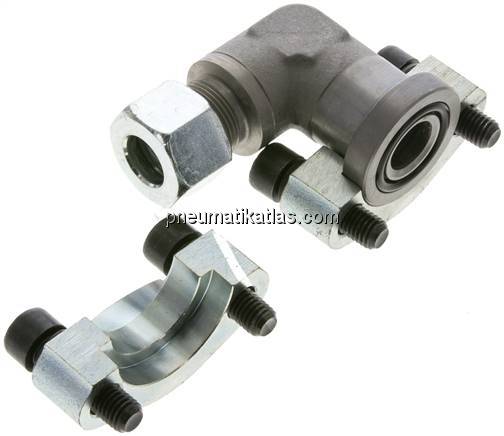

schwere Baureihe | 400 BAR | 23,80 MM | 1 KG | 10,75 MM | 16 S (M24x1,5) | 3/4"-SAE (6000 PSI) | Stahl verzinkt | 50,80 MM | 41,3 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|

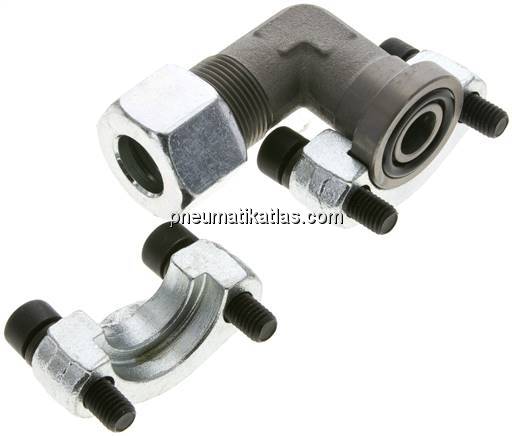

schwere Baureihe | 400 BAR | 18,24 MM | 0,5 KG | 8,75 MM | 16 S (M24x1,5) | 1/2"-SAE (6000 PSI) | Stahl verzinkt | 40,49 MM | 31,7 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|

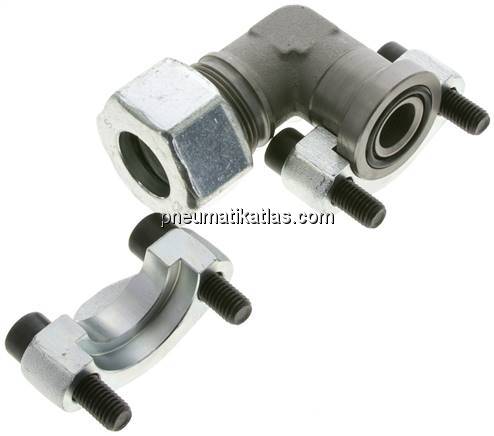

schwere Baureihe | 400 BAR | 23,80 MM | 1,1 KG | 10,75 MM | 25 S (M36x2) | 3/4"-SAE (6000 PSI) | Stahl verzinkt | 50,80 MM | 41,3 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|
schwere Baureihe | 400 BAR | 31,75 MM | 2,2 KG | 14,75 MM | 30 S (M42x2) | 1-1/4"-SAE (6000 PSI) | Stahl verzinkt | 66,68 MM | 54,0 MM |
Baureihe | Betriebsdruck | E | Gewicht | L | Rohr Ø außen | SAE- Lochbild | Werkstoff | c | Ø A |
---|---|---|---|---|---|---|---|---|---|
schwere Baureihe | 350 BAR | 31,75 MM | 2,4 KG | 14,75 MM | 38 S (M52x2) | 1-1/4"-SAE (6000 PSI) | Stahl verzinkt | 66,68 MM | 54,0 MM |
