Einstellbare Winkel-Einschraubverschraubungen | metrisch
Artikel filtern
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | M 14x1,5 | 0,105 KG | 10 L (M16x1,5) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | M 42x2 | 1,1 KG | 35 L (M45x2) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | M 48x2 | 1,5 KG | 42 L (M52x2) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|

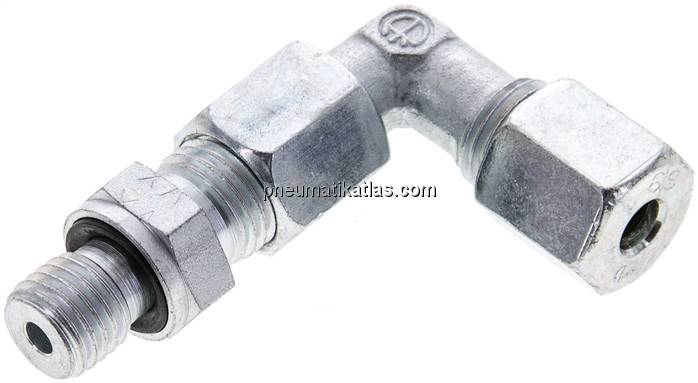

| schwere Baureihe | 630 BAR | M 12x1,5 | 0,095 KG | 6 S (M14x1,5) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | M 16x1,5 | 0,17 KG | 10 S (M18x1,5) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | M 20x1,5 | 0,29 KG | 14 S (M22x1,5) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 27x2 | 0,55 KG | 20 S (M30x2) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 33x2 | 1 KG | 25 S (M36x2) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 42x2 | 1,4 KG | 30 S (M42x2) | -35 bis +100 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | M 10x1 | 0,06 KG | 6 L (M12x1,5) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | M 26x1,5 | 0,46 KG | 22 L (M30x2) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | M 33x2 | 0,65 KG | 28 L (M36x2) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | M 18x1,5 | 0,22 KG | 12 S (M20x1,5) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | M 20x1,5 | 0,3 KG | 14 S (M22x1,5) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 22x1,5 | 0,37 KG | 16 S (M24x1,5) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 27x2 | 0,6 KG | 20 S (M30x2) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 33x2 | 1 KG | 25 S (M36x2) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 42x2 | 1,4 KG | 30 S (M42x2) | -20 bis +200 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 500 BAR | M 12x1,5 | 0,1 KG | 6 S (M14x1,5) | -20 bis +200 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 500 BAR | M 14x1,5 | 0,135 KG | 8 S (M16x1,5) | -20 bis +200 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 450 BAR | M 16x1,5 | 0,18 KG | 10 S (M18x1,5) | -20 bis +200 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | M 18x1,5 | 0,22 KG | 12 S (M20x1,5) | -20 bis +200 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | M 12x1,5 | 0,06 KG | 8 L (M14x1,5) | -35 bis +100 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | M 14x1,5 | 10 L (M16x1,5) | -35 bis +100 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
