Gerade Schottverschraubungen
Artikel filtern
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|

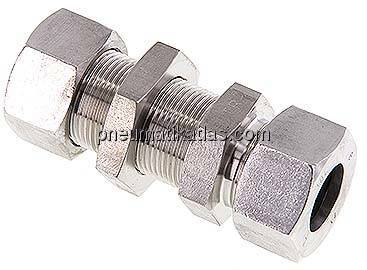

| Schottverschraubung | leichte Baureihe | 315 BAR | 0,34 KG | KOMUTT 18 L ES , KOMUTT 18L ES | 18 L (M26x1,5) | M 26x1,5 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | leichte Baureihe | 315 BAR | 0,34 KG | KOMUTT 18 L ES , KOMUTT 18L ES | 18 L (M26x1,5) | M 26x1,5 | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|

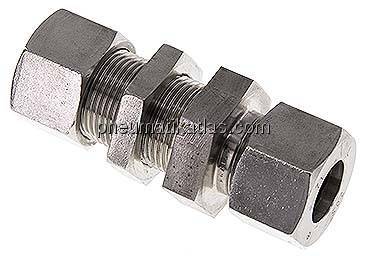

| Schottverschraubung | schwere Baureihe | 250 BAR | 0,6 KG | KOMUTT 22L/20S ES | 20 S (M30x2) | M 30x2 | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 400 BAR | 0,95 KG | KOMUTT 28L/25S | 25 S (M36x2) | M 36x2 | -40 bis +120 ˚C | Stahl verzinkt |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | leichte Baureihe | 160 BAR | 0,55 KG | KOMUTT 28L/25S ES | 28 L (M36x2) | M 36x2 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 400 BAR | 1,1 KG , 1,2 KG | KOMUTT 30S ES | 30 S (M42x2) | M 42x2 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | leichte Baureihe | 160 BAR | 0,9 KG | KOMUTT 35L ES | 35 L (M45x2) | M 45x2 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 630 BAR | 0,22 KG | KOMUTT 12S ES | 12 S (M20x1,5) | M 20x1,5 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 400 BAR | 0,22 KG | KOMUTT 12S ES | 12 S (M20x1,5) | M 20x1,5 | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | leichte Baureihe | 315 BAR | 0,14 KG | KOMUTT 12L/10S ES | 12 L (M18x1,5) | M 18x1,5 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 315 BAR | KOMUTT 42L/38S ES | 38 S (M52x2) | M 52x2 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | leichte Baureihe | 160 BAR | 1,3 KG | KOMUTT 42L/38S ES | 42 L (M52x2) | M 52x2 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 630 BAR | 0,1 KG | KOMUTT 8L/6S | 6 S (M14x1,5) | M 14x1,5 | -40 bis +120 ˚C | Stahl verzinkt |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 500 BAR | 0,105 KG | KOMUTT 8L/6S ES | 6 S (M14x1,5) | M 14x1,5 | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | schwere Baureihe | 630 BAR | 0,135 KG | KOMUTT 10L/8S ES | 8 S (M16x1,5) | M 16x1,5 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|

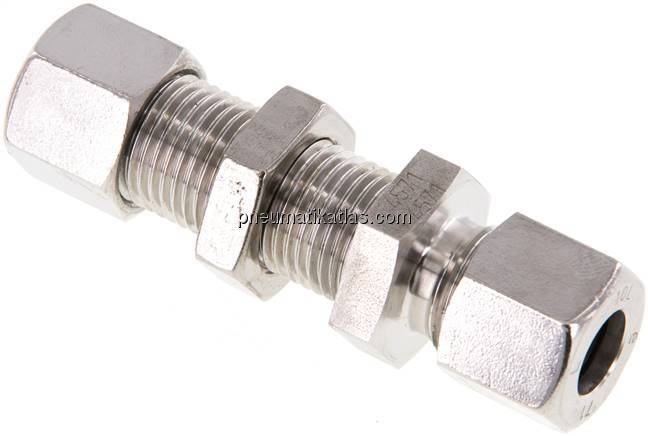

| Schottverschraubung | leichte Baureihe | 315 BAR | 0,11 KG | KOMUTT 10L/8S ES | 10 L (M16x1,5) | M 16x1,5 | -60 bis +400 ˚C | 1.4571 |
| Ausführung | Baureihe | Betriebsdruck | Gewicht | Kontermuttern | Rohr Ø außen | Schottgewinde | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|---|---|
| Schottverschraubung | leichte Baureihe | 315 BAR | 0,11 KG | KOMUTT 10L/8S ES | 10 L (M16x1,5) | M 16x1,5 | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Ausführung | Gewicht | Werkstoff |
|---|---|---|
| Kontermutter | 0,011 KG | Stahl verzinkt |
| Ausführung | Gewicht | Werkstoff |
|---|---|---|
| Kontermutter | 0,011 KG | 1.4571 |
| Ausführung | Gewicht | Werkstoff |
|---|---|---|
| Kontermutter | 0,013 KG | 1.4571 |
| Ausführung | Gewicht | Werkstoff |
|---|---|---|
| Kontermutter | 0,015 KG | 1.4571 |
| Ausführung | Gewicht | Werkstoff |
|---|---|---|
| Kontermutter | 0,022 KG | 1.4571 |
| Ausführung | Gewicht | Werkstoff |
|---|---|---|
| Kontermutter | 0,024 KG | Stahl verzinkt |
| Ausführung | Gewicht | Werkstoff |
|---|---|---|
| Kontermutter | 0,024 KG | 1.4571 |
