Winkel-Einschraubverschraubungen | metrisch
Artikel filtern
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
schwere Baureihe | 630 BAR | M 18x1,5 (konisch) | 0,12 KG | 12 S (M20x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
schwere Baureihe | 400 BAR | M 18x1,5 (konisch) | 0,12 KG | 12 S (M20x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

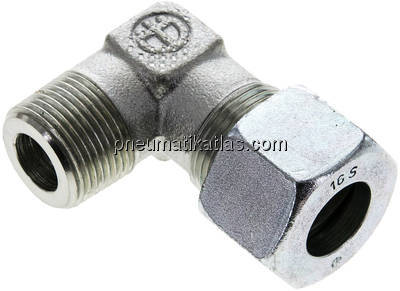

schwere Baureihe | 400 BAR | M 22x1,5 (konisch) | 0,2 KG | 16 S (M24x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
schwere Baureihe | 400 BAR | M 22x1,5 (konisch) | 0,21 KG | 16 S (M24x1,5) | -60 bis +400 ˚C | 1.4571 |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
schwere Baureihe | 400 BAR | M 22x1,5 (konisch) | 0,21 KG | 16 S (M24x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

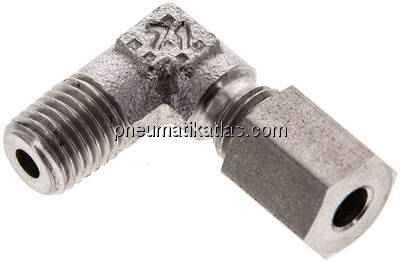

sehr leichte Baureihe | 100 BAR | M 8x1 (konisch) | 0,015 KG | 4 LL (M8x1) | -60 bis +400 ˚C | 1.4571 |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
sehr leichte Baureihe | 100 BAR | M 6 (konisch) | 0,013 KG , 0,014 KG | 4 LL (M8x1) | -40 bis +120 ˚C | Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
sehr leichte Baureihe | 100 BAR | M 6 (konisch) | 0,022 KG | 6 LL (M10x1) | -40 bis +120 ˚C | Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
leichte Baureihe | 315 BAR | M 10x1 (konisch) | 0,033 KG , 0,034 KG | 6 L (M12x1,5) | -60 bis +400 ˚C | 1.4571 |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

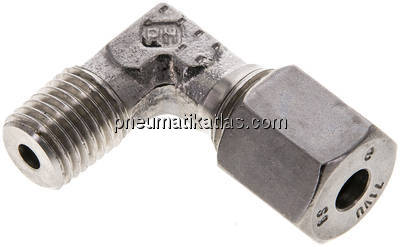

schwere Baureihe | 630 BAR | M 12x1,5 (konisch) | 0,055 KG | 6 S (M14x1,5) | -60 bis +400 ˚C | 1.4571 |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

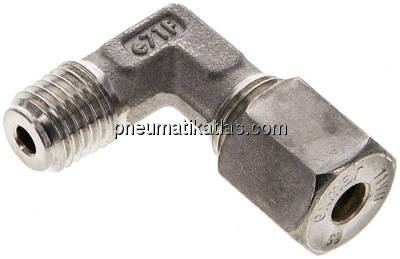

schwere Baureihe | 500 BAR | M 12x1,5 (konisch) | 0,055 KG | 6 S (M14x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
sehr leichte Baureihe | 315 BAR | M 10x1 (konisch) | 0,023 KG | 8 LL (M12x1) | -40 bis +120 ˚C | Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
leichte Baureihe | 315 BAR | M 12x1,5 (konisch) | 0,046 KG , 0,047 KG | 8 L (M14x1,5) | -60 bis +400 ˚C | 1.4571 |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
schwere Baureihe | 630 BAR | M 14x1,5 (konisch) | 0,07 KG | 8 S (M16x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

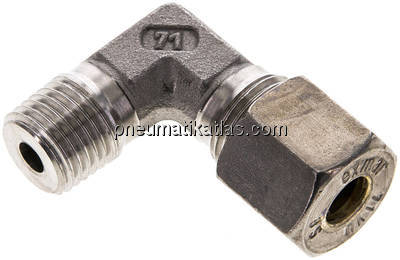

schwere Baureihe | 500 BAR | M 14x1,5 (konisch) | 0,075 KG | 8 S (M16x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

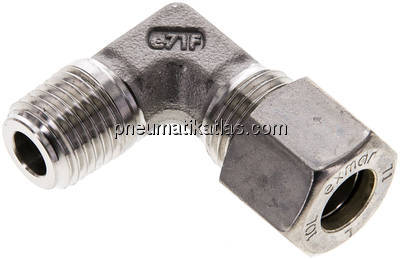

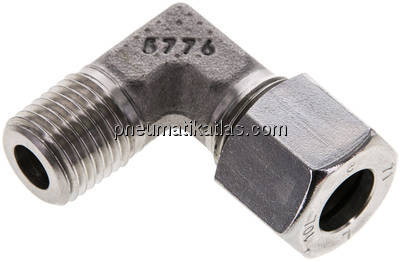

leichte Baureihe | 315 BAR | M 14x1,5 (konisch) | 0,06 KG | 10 L (M16x1,5) | -60 bis +400 ˚C | 1.4571 |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
leichte Baureihe | 315 BAR | M 14x1,5 (konisch) | 0,06 KG | 10 L (M16x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|
schwere Baureihe | 450 BAR | M 16x1,5 (konisch) | 0,1 KG | 10 S (M18x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

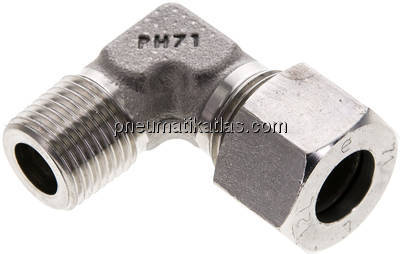

leichte Baureihe | 315 BAR | M 16x1,5 (konisch) | 0,08 KG | 12 L (M18x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

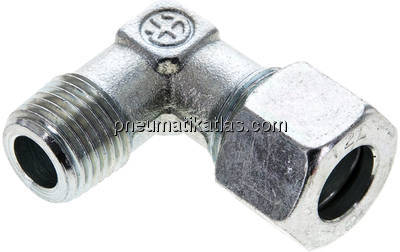

leichte Baureihe | 315 BAR | M 16x1,5 (konisch) | 0,075 KG | 12 L (M18x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|
schwere Baureihe | 630 BAR | M 16x1,5 (konisch) | 10 S (M18x1,5) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

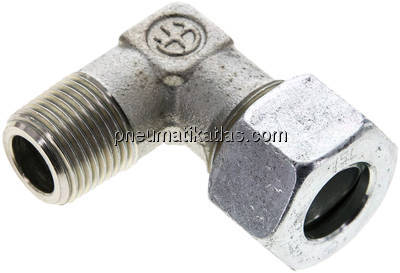

leichte Baureihe | 315 BAR | M 18x1,5 (konisch) | 0,075 KG | 15 L (M22x1,5) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

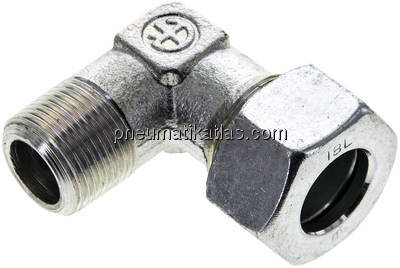

leichte Baureihe | 315 BAR | M 22x1,5 (konisch) | 0,115 KG | 18 L (M26x1,5) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
---|---|---|---|---|---|---|

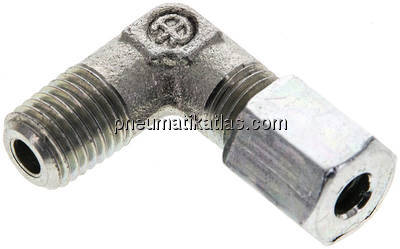

sehr leichte Baureihe | 100 BAR | M 8x1 (konisch) | 0,0099 KG | 4 LL (M8x1) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
