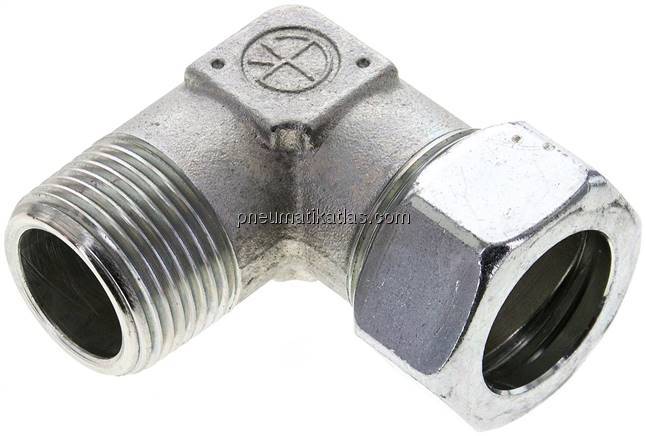

Winkel-Einschraubverschraubungen | NPT-Gewinde
Artikel filtern
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| sehr leichte Baureihe | 100 BAR | NPT 1/8" | 0,015 KG | 4 LL (M8x1) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 1/2" | 0,145 KG | 15 L (M22x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | NPT 3/4" | 0,26 KG | 22 L (M30x2) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | NPT 1" | 0,4 KG | 28 L (M36x2) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | NPT 1/4" | 0,055 KG | 6 S (M14x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | NPT 1/2" | 0,155 KG | 14 S (M22x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | NPT 1" | 0,6 KG | 25 S (M36x2) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 1/4" | 0,043 KG | 6 L (M12x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 1/4" | 0,049 KG | 8 L (M14x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 1/4" | 0,06 KG | 10 L (M16x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 3/8" | 0,08 KG | 12 L (M18x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 1/4" | 0,08 KG | 12 L (M18x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 1/2" | 0,135 KG | 15 L (M22x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 1/2" | 0,185 KG | 18 L (M26x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | NPT 1" | 0,41 KG | 28 L (M36x2) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | NPT 1-1/4" | 35 L (M45x2) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | NPT 1/2" | 0,105 KG | 6 S (M14x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | NPT 1/4" | 0,11 KG | 12 S (M20x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 630 BAR | NPT 1/2" | 0,165 KG | 14 S (M22x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | NPT 1/2" | 0,21 KG | 16 S (M24x1,5) | -60 bis +400 ˚C | 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 3/8" | 0,065 KG | 10 L (M16x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | NPT 3/8" | 0,085 KG | 12 L (M18x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 500 BAR | NPT 3/8" | 0,07 KG | 6 S (M14x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 500 BAR | NPT 1/2" | 0,115 KG | 8 S (M16x1,5) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
