Winkel-Einschraubverschraubungen | R-Gewinde/G-Gewinde
Artikel filtern
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| sehr leichte Baureihe | 100 BAR | R 1/4" | 0,034 KG | 10 LL (M14x1) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/4" | 0,027 KG | 8 L (M14x1,5) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 3/8" | 0,05 KG | 10 L (M16x1,5) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/2" | 0,1 KG | 15 L (M22x1,5) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | G 1" | 0,31 KG | 28 L (M36x2) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | G 1-1/4" | 0,5 KG | 35 L (M45x2) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|

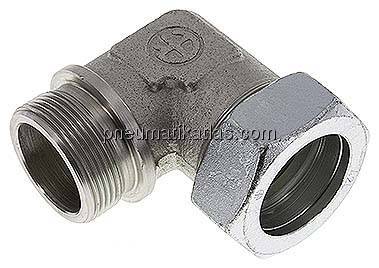

| leichte Baureihe | 160 BAR | G 1-1/2" | 42 L (M52x2) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 400 BAR | R 1/2" | 0,13 KG | 16 S (M24x1,5) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| schwere Baureihe | 315 BAR | G 1-1/2" | 0,95 KG | 38 S (M52x2) | -40 bis +120 ˚C | ohne Mutter & Schneidring, Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/8" | 0,022 KG | 6 L (M12x1,5) | -60 bis +400 ˚C | ohne Mutter & Schneidring, 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/4" | 0,028 KG , 0,031 KG | 6 L (M12x1,5) | -60 bis +400 ˚C | ohne Mutter & Schneidring, 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/8" | 0,029 KG , 0,03 KG | 8 L (M14x1,5) | -60 bis +400 ˚C | ohne Mutter & Schneidring, 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 160 BAR | G 3/4" | 0,175 KG | 22 L (M30x2) | -60 bis +400 ˚C | ohne Mutter & Schneidring, 1.4571 |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|

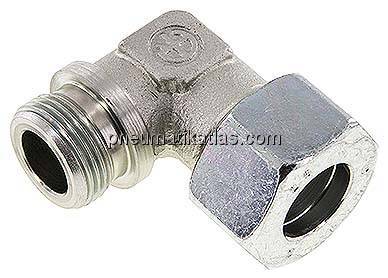

| schwere Baureihe | 250 BAR | G 1" | 0,65 KG | 25 S (M36x2) | -60 bis +400 ˚C | Klemmring 1.4571 (NC) |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| sehr leichte Baureihe | 100 BAR | R 1/8" | 0,016 KG , 0,023 KG | 6 LL (M10x1) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| sehr leichte Baureihe | 100 BAR | R 1/4" | 0,046 KG | 10 LL (M14x1) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/8" | 0,041 KG | 8 L (M14x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 3/8" | 0,065 KG , 0,07 KG | 8 L (M14x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|

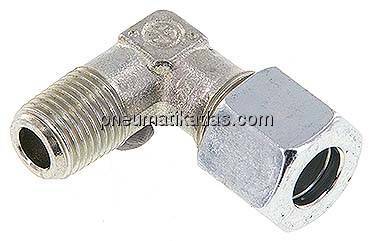

| leichte Baureihe | 315 BAR | R 1/4" | 0,06 KG | 10 L (M16x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 3/8" | 0,075 KG | 10 L (M16x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/2" | 0,115 KG | 10 L (M16x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 3/8" | 0,075 KG | 12 L (M18x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 1/4" | 0,075 KG | 12 L (M18x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
| Baureihe | Betriebsdruck | Einschraubgewinde | Gewicht | Rohr Ø außen | Temperaturbereich | Werkstoff |
|---|---|---|---|---|---|---|
| leichte Baureihe | 315 BAR | R 3/8" | 0,13 KG | 15 L (M22x1,5) | -40 bis +120 ˚C | Stahl verzinkt |
