Ventilterminals G 1/8" (inkl. Ventile) | Baureihe S2V (15 mm)
Artikel filtern
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | EtherCAT | 8 | 106,7 MM | 119,1 MM | 127,6 MM | 16 x G 1/8" | G 1/4" | 2,4 KG | 4,3 MM | 192,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +60 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 200,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

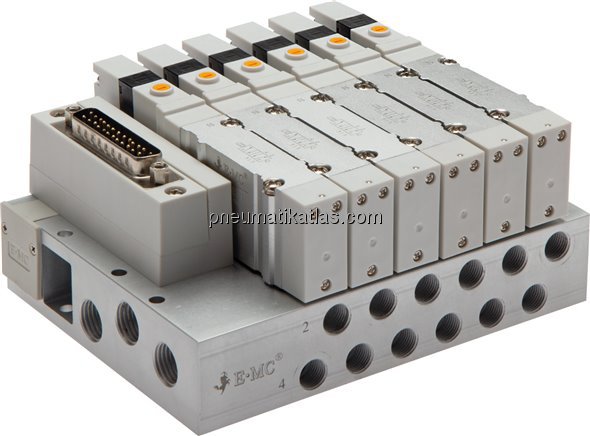

| 27 MM | G 1/8" an Grundplatte (seitlich) | IO-Link | 12 | 106,7 MM | 119,1 MM | 127,6 MM | 24 x G 1/8" | G 1/4" | 4,3 MM | 256,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 264,5 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | Multipol | 12 | 106,7 MM | 119,1 MM | 127,6 MM | 24 x G 1/8" | G 1/4" | 2,8 KG | 4,3 MM | 227,0 MM | 16 MM | 15,4 MM | 29,8 MM | -20 bis +70 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 235,0 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | EtherCAT | 14 | 106,7 MM | 119,1 MM | 127,6 MM | 28 x G 1/8" | G 1/4" | 4,3 MM | 288,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +60 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 296,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | PROFINET | 16 | 106,7 MM | 119,1 MM | 127,6 MM | 32 x G 1/8" | G 1/4" | 4 KG | 4,3 MM | 320,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 328,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | IO-Link | 4 | 106,7 MM | 119,1 MM | 127,6 MM | 8 x G 1/8" | G 1/4" | 4,3 MM | 128,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 136,5 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | PROFINET | 14 | 106,7 MM | 119,1 MM | 127,6 MM | 28 x G 1/8" | G 1/4" | 4,3 MM | 288,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 296,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | IO-Link | 6 | 106,7 MM | 119,1 MM | 127,6 MM | 12 x G 1/8" | G 1/4" | 4,3 MM | 160,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 168,5 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | Multipol | 8 | 106,7 MM | 119,1 MM | 127,6 MM | 16 x G 1/8" | G 1/4" | 2 KG | 4,3 MM | 163,0 MM | 16 MM | 15,4 MM | 29,8 MM | -20 bis +70 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 171,0 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | IO-Link | 14 | 106,7 MM | 119,1 MM | 127,6 MM | 28 x G 1/8" | G 1/4" | 4,3 MM | 288,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 296,5 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | Multipol | 10 | 106,7 MM | 119,1 MM | 127,6 MM | 20 x G 1/8" | G 1/4" | 2,3 KG | 4,3 MM | 195,0 MM | 16 MM | 15,4 MM | 29,8 MM | -20 bis +70 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 203,0 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

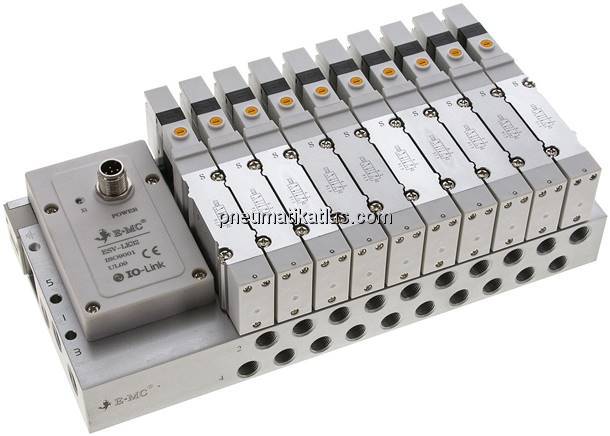

| 27 MM | G 1/8" an Grundplatte (seitlich) | IO-Link | 10 | 106,7 MM | 119,1 MM | 127,6 MM | 20 x G 1/8" | G 1/4" | 2,7 KG | 4,3 MM | 224,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 232,5 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | PROFINET | 14 | 106,7 MM | 119,1 MM | 127,6 MM | 28 x G 1/8" | G 1/4" | 3,6 KG | 4,3 MM | 288,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 296,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | IO-Link | 12 | 106,7 MM | 119,1 MM | 127,6 MM | 24 x G 1/8" | G 1/4" | 3 KG | 4,3 MM | 256,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 264,5 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

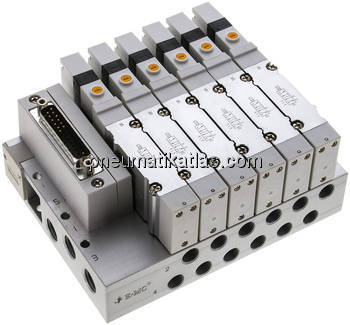

| 27 MM | G 1/8" an Grundplatte (seitlich) | Multipol | 6 | 106,7 MM | 119,1 MM | 127,6 MM | 12 x G 1/8" | G 1/4" | 1,7 KG | 4,3 MM | 131,0 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -20 bis +70 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 139,0 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | PROFINET | 4 | 106,7 MM | 119,1 MM | 127,6 MM | 8 x G 1/8" | G 1/4" | 4,3 MM | 128,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 136,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

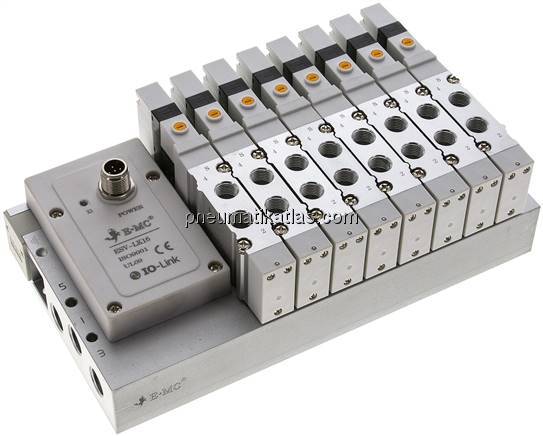

| 27 MM | G 1/8" an Ventilen (oben) | IO-Link | 8 | 106,7 MM | 119,1 MM | 127,6 MM | 16 x G 1/8" | G 1/4" | 2,4 KG | 4,3 MM | 192,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 200,5 MM | 64,3 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | PROFINET | 16 | 106,7 MM | 119,1 MM | 127,6 MM | 32 x G 1/8" | G 1/4" | 4,3 MM | 320,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 328,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | EtherCAT | 4 | 106,7 MM | 119,1 MM | 127,6 MM | 8 x G 1/8" | G 1/4" | 4,3 MM | 128,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +60 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 136,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Ventilen (oben) | EtherCAT | 6 | 106,7 MM | 119,1 MM | 127,6 MM | 12 x G 1/8" | G 1/4" | 4,3 MM | 160,5 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +60 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 168,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | PROFINET | 12 | 106,7 MM | 119,1 MM | 127,6 MM | 24 x G 1/8" | G 1/4" | 4,3 MM | 256,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 264,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

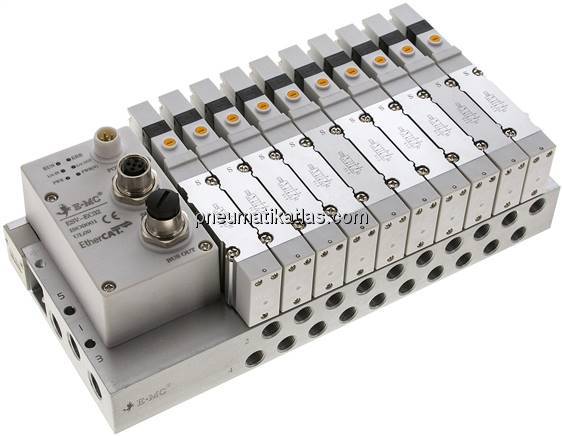

| 27 MM | G 1/8" an Grundplatte (seitlich) | EtherCAT | 10 | 106,7 MM | 119,1 MM | 127,6 MM | 20 x G 1/8" | G 1/4" | 2,7 KG | 4,3 MM | 224,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +60 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 232,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | EtherCAT | 16 | 106,7 MM | 119,1 MM | 127,6 MM | 32 x G 1/8" | G 1/4" | 4,3 MM | 320,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +60 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 328,5 MM | 64,3 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27 MM | G 1/8" an Grundplatte (seitlich) | IO-Link | 16 | 106,7 MM | 119,1 MM | 127,6 MM | 32 x G 1/8" | G 1/4" | 4,3 MM | 320,5 MM | 8 MM | 12,5 MM | 7,3 MM | 16 MM | 15,4 MM | 29,8 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 20 MM | 30 MM | 328,5 MM | 64,3 MM |
Verfügbar
