Ventilterminals M 5 & M 7 (inkl. Ventile) | Baureihe S1V (11 mm)
Artikel filtern
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | EtherCAT | 8 | 86 MM | 94,5 MM | 102,8 MM | 16 x M 7 | G 1/8" | 4,2 MM | 156,5 MM | 11,5 MM | 25 MM | -10 bis +60 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 164,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Ventilen (oben) | EtherCAT | 8 | 86 MM | 94,5 MM | 102,8 MM | 16 x M 5 | G 1/8" | 1,6 KG | 4,2 MM | 156,5 MM | 11,5 MM | 25 MM | -10 bis +60 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 164,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

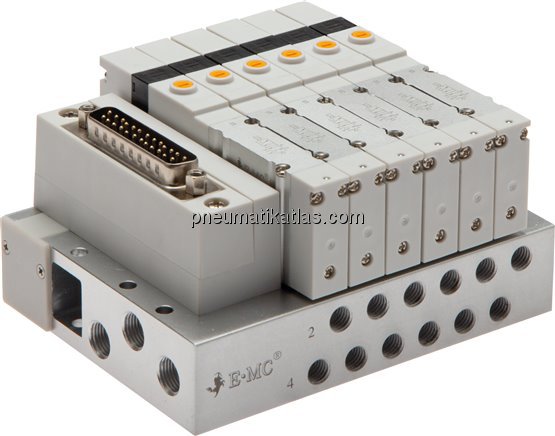

| 19 MM | M 7 an Grundplatte (seitlich) | IO-Link | 6 | 86 MM | 94,5 MM | 102,8 MM | 12 x M 7 | G 1/8" | 4,2 MM | 133,5 MM | 6,5 MM | 11,3 MM | 6,0 MM | 11,5 MM | 12,5 MM | 25 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 141,5 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | IO-Link | 14 | 86 MM | 94,5 MM | 102,8 MM | 28 x M 7 | G 1/8" | 4,2 MM | 225,5 MM | 11,5 MM | 25 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 233,5 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Ventilen (oben) | PROFINET | 4 | 86 MM | 94,5 MM | 102,8 MM | 8 x M 5 | G 1/8" | 4,2 MM | 110,5 MM | 11,5 MM | 25 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 118,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | IO-Link | 12 | 86 MM | 94,5 MM | 102,8 MM | 24 x M 7 | G 1/8" | 4,2 MM | 202,5 MM | 11,5 MM | 25 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 210,5 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | Multipol | 12 | 86 MM | 94,5 MM | 102,8 MM | 24 x M 7 | G 1/8" | 1,7 KG | 4,2 MM | 173,0 MM | 11,5 MM | 25 MM | -20 bis +70 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 181,0 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | EtherCAT | 10 | 86 MM | 94,5 MM | 102,8 MM | 20 x M 7 | G 1/8" | 4,2 MM | 179,5 MM | 11,5 MM | 25 MM | -10 bis +60 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 187,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | IO-Link | 6 | 86 MM | 94,5 MM | 102,8 MM | 12 x M 7 | G 1/8" | 4,2 MM | 133,5 MM | 11,5 MM | 25 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 141,5 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Grundplatte (seitlich) | Multipol | 8 | 86 MM | 94,5 MM | 102,8 MM | 16 x M 7 | G 1/8" | 1,3 KG | 4,2 MM | 127,0 MM | 6,5 MM | 11,3 MM | 6,0 MM | 11,5 MM | 12,5 MM | 25 MM | -20 bis +70 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 135,0 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Grundplatte (seitlich) | EtherCAT | 6 | 86 MM | 94,5 MM | 102,8 MM | 12 x M 5 | G 1/8" | 4,2 MM | 133,5 MM | 6,5 MM | 11,3 MM | 5,5 MM | 11,5 MM | 13,0 MM | 25 MM | -10 bis +60 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 141,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | Multipol | 10 | 86 MM | 94,5 MM | 102,8 MM | 20 x M 7 | G 1/8" | 1,5 KG | 4,2 MM | 150,0 MM | 11,5 MM | 25 MM | -20 bis +70 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 158,0 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | EtherCAT | 14 | 86 MM | 94,5 MM | 102,8 MM | 28 x M 7 | G 1/8" | 4,2 MM | 225,5 MM | 11,5 MM | 25 MM | -10 bis +60 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 233,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Grundplatte (seitlich) | Multipol | 8 | 86 MM | 94,5 MM | 102,8 MM | 16 x M 5 | G 1/8" | 1,3 KG | 4,2 MM | 127,0 MM | 6,5 MM | 11,3 MM | 5,5 MM | 11,5 MM | 13,0 MM | 25 MM | -20 bis +70 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 135,0 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Grundplatte (seitlich) | IO-Link | 4 | 86 MM | 94,5 MM | 102,8 MM | 8 x M 5 | G 1/8" | 4,2 MM | 110,5 MM | 6,5 MM | 11,3 MM | 5,5 MM | 11,5 MM | 13,0 MM | 25 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 118,5 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Ventilen (oben) | PROFINET | 14 | 86 MM | 94,5 MM | 102,8 MM | 28 x M 5 | G 1/8" | 2,2 KG | 4,2 MM | 225,5 MM | 11,5 MM | 25 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 233,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Grundplatte (seitlich) | Multipol | 4 | 86 MM | 94,5 MM | 102,8 MM | 8 x M 7 | G 1/8" | 0,85 KG | 4,2 MM | 81,0 MM | 6,5 MM | 11,3 MM | 6,0 MM | 11,5 MM | 12,5 MM | 25 MM | -20 bis +70 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 89,0 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Ventilen (oben) | PROFINET | 16 | 86 MM | 94,5 MM | 102,8 MM | 32 x M 5 | G 1/8" | 2,4 KG | 4,2 MM | 248,5 MM | 11,5 MM | 25 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 256,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Grundplatte (seitlich) | PROFINET | 4 | 86 MM | 94,5 MM | 102,8 MM | 8 x M 5 | G 1/8" | 4,2 MM | 110,5 MM | 6,5 MM | 11,3 MM | 5,5 MM | 11,5 MM | 13,0 MM | 25 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 118,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Grundplatte (seitlich) | EtherCAT | 4 | 86 MM | 94,5 MM | 102,8 MM | 8 x M 7 | G 1/8" | 4,2 MM | 110,5 MM | 6,5 MM | 11,3 MM | 6,0 MM | 11,5 MM | 12,5 MM | 25 MM | -10 bis +60 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 118,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Grundplatte (seitlich) | PROFINET | 14 | 86 MM | 94,5 MM | 102,8 MM | 28 x M 5 | G 1/8" | 4,2 MM | 225,5 MM | 6,5 MM | 11,3 MM | 5,5 MM | 11,5 MM | 13,0 MM | 25 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 233,5 MM | 59,5 MM |
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | M | N | O | P | Q | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Grundplatte (seitlich) | IO-Link | 16 | 86 MM | 94,5 MM | 102,8 MM | 32 x M 7 | G 1/8" | 2,3 KG | 4,2 MM | 248,5 MM | 6,5 MM | 11,3 MM | 6,0 MM | 11,5 MM | 12,5 MM | 25 MM | -10 bis +50 ˚C | Anschlussplattenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 256,5 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | Gewicht | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 5 an Ventilen (oben) | Multipol | 8 | 86 MM | 94,5 MM | 102,8 MM | 16 x M 5 | G 1/8" | 1,3 KG | 4,2 MM | 127,0 MM | 11,5 MM | 25 MM | -20 bis +70 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 135,0 MM | 59,5 MM |
Verfügbar
| A | Abgänge | Ansteuerung | Anzahl Stationen | D | E | F | G1 | G2 | H | L | P | R | Temperaturbereich | aufgebaute Ventile | b | c | k | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 MM | M 7 an Ventilen (oben) | PROFINET | 6 | 86 MM | 94,5 MM | 102,8 MM | 12 x M 7 | G 1/8" | 4,2 MM | 133,5 MM | 11,5 MM | 25 MM | -10 bis +50 ˚C | Halbmuffenventile (5/2-Wege mit Federrückstellung) | 16 MM | 22 MM | 141,5 MM | 59,5 MM |
