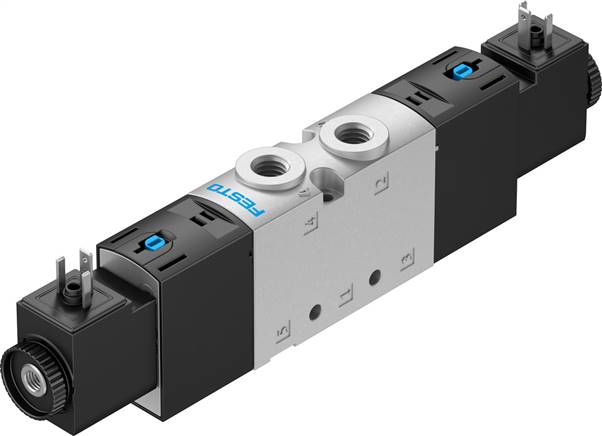

VUVS-LT20-B52-ZD-G18-F7-1C1 (577518) Magnetventil
Artikelnummer:
OT-FESTO076046
Netto
109,54 €
Nicht auf Lager - Lieferzeit auf Anfrage
Produktinformationen
Artikelbeschreibung
VUVS-LT20-B52-ZD-G18-F7-1C1 VUVS-LT20-B52-ZD-G18-F7-1C1 (577518) Magnetventil
Eigenschaften
| Abluftfunktion: | drosselbar |
|---|---|
| Anschluss Atmungsöffnung: | nicht gefasst |
| Anschluss Steuerabluft 82: | M5 |
| Anschluss Steuerabluft 84: | M5 |
| Anschluss Steuerluft 12: | M5 |
| Anschluss Steuerluft 14: | M5 |
| Befestigungsart: | mit Durchgangsbohrungwahlweise:auf Anschlussleiste |
| Betriebsdruck: | 1,5 bis 10 BAR |
| Betriebsmedium: | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Betätigungsart: | elektrisch |
| C-Wert: | 2,10 L/SBAR |
| Dichtprinzip: | weich |
| Einbaulage: | beliebig |
| Einschaltdauer: | 100 % |
| Gewicht: | 0,27 KG |
| Handhilfsbetätigung: | rastendtastend |
| Hinweis zum Betriebs- und Steuermedium: | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Konstruktiver Aufbau: | Teller-Sitz |
| Korrosionsbeständigkeitsklasse KBK: | 2 - mäßige Korrosionsbeanspruchung |
| Max. negativer Prüfimpuls bei 1 Signal: | 2.700 MIKROS |
| Max. positiver Prüfimpuls bei 0 Signal: | 1.900 MIKROS |
| Mediumstemperatur: | -10 bis 60 ˚C |
| Nennweite: | 5,0 MM |
| Normalnenndurchfluss: | 500 L/MIN |
| Pneumatischer Anschluss 1: | G1/8 |
| Pneumatischer Anschluss 2: | G1/8 |
| Pneumatischer Anschluss 3: | G1/8 |
| Pneumatischer Anschluss 4: | G1/8 |
| Pneumatischer Anschluss 5: | G1/8 |
| Produktgewicht: | 248 G |
| Schaltzeit um: | 8 MS |
| Schockfestigkeit: | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 6006 |
| Schutzart: | IP65mit Steckdosenach IEC 60529 |
| Schwingfestigkeit: | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 u |
| Spulenkennwerte: | 24 V DC: 2,6 W |
| Steuerart: | vorgesteuert |
| Steuerdruck: | 1,5 bis 10 BAR |
| Steuerluftversorgung: | extern |
| Steuermedium: | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Strömungsrichtung: | nicht reversibel |
| Umgebungstemperatur: | -10 bis 60 ˚C |
| Ventilfunktion: | 5/2 bistabil |
| Ventilgröße: | 21,0 MM |
| Werkstoff Dichtungen: | HNBRNBRTPE-U(PU) |
| Werkstoff Gehäuse: | Aluminium-Druckgusslackiert |
| Werkstoff Schrauben: | Stahl, verzinkt |
| Werkstoffhinweis: | RoHS konform |
| Zulassung: | c UL us - Recognized (OL) |
| Zulässige Spannungsschwankungen: | ± 10 % |
| b-Wert: | 0.27 |
| elektrischer Anschluss: | Anschlussbild Form C nach EN 175301-803 |
| Überdeckung: | negative Überdeckung |
